Description
Générateur vapeur MA 6
- Pression de service vapeur 3 ou 7 bars
- Débit vapeur : 2.8 à 8.4 Kg/heure suivant la puissance choisie
- Soit 47 à 140 grammes par minute
- Capacité de la chaudière : 5 litres d’eau
- Remplissage d’eau automatique
- Cuve acier carbone ou INOX 304 + cuivre ou 100% INOX
- Autonomie illimitée car remplissage en eau automatique.

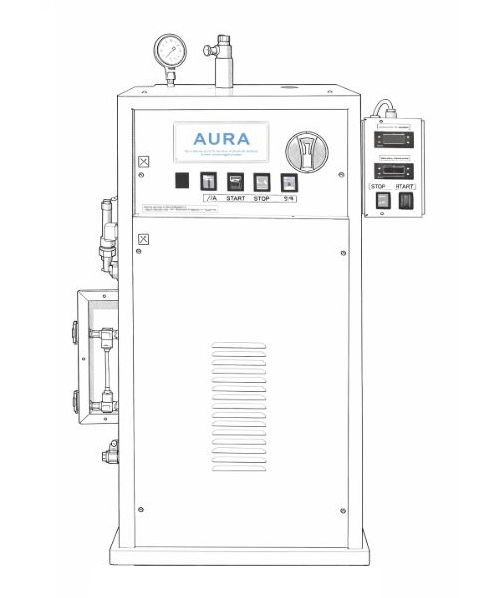

(chaudière raccordée au réseau d’eau ou avec l’option pompe sur un réservoir proche) - Option : Electrovannes de sortie vapeur commandées par interrupteur ou possible par télécommande extérieure par prise jointe : (régulation, hygrométrie, thermostat)
- Alimentation et contrôle de niveau d’eau automatique
- Modèle non sujet à inspection périodique
- Fonctionne avec de l’eau potable traitée (adoucie)
- Puissance de la chaudière au choix : 2 ou 4 ou 6 KW suivant débit de vapeur désiré.
- TRI400V + N ou Mono 230 V
→ Voir fiche technique – Générateur vapeur MA 6
Options :
- Circuit eau/vapeur TOUT INOX
- Régulation de température d’une enceinte externe
- Régulation d’humidité
- Réservoir d’alimentation en eau INOX
- Réservoir plastique d’alimentation
- Pistolet vapeur
- Pistolet air/vapeur
- Brosse de défroissage
- Kit vapeur sèche pour obtenir une vapeur sèche à 98 %

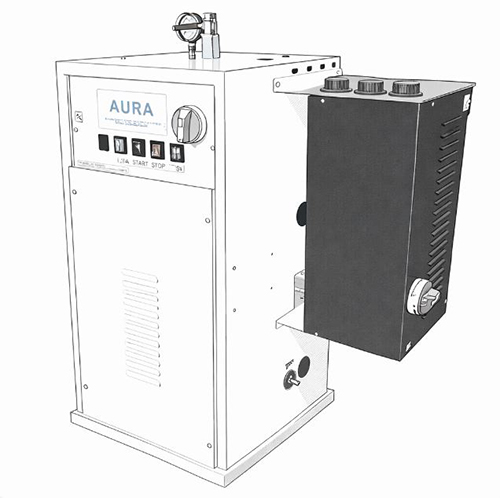

- Surchauffeur vapeur pour obtenir vapeur sèche à 100%
- Débitmètre vapeur : mesure du débit vapeur en Kgs/heure
- Réservoir pour récupération des condensats (bâche à eau)
- Réservoir de refroidissement : la règlementation impose de ne pas rejeter d’eau chaude avec une température supérieur à 35°C (cas de la vidange du générateur, chaudière)
- Kit de réglage de pression vapeur externe manuel
- Tuyauterie vapeur rigide en inox, filetée, à la longueur désirée
- Isolation thermique de la tuyauterie vapeur
- Flexible vapeur inox à la longueur désirée
- Tuyauterie vapeur souple qualité alimentaire 160°C maximum, 6 bars maxi
- Eléments du réseau vapeur : purge automatique condensats, purge air, soupape vapeur de sécurité, anti-vide, vanne vapeur
- Thermomètres inox vapeur, manomètres vapeur
-
Le Skid permet un gain de temps à l’installation. Le skid est composé d’un châssis support palettisable en inox 304.Sur ce châssis on peut installer le générateur de vapeur, la bâche à eau, le réservoir de refroidissement et le traitement d’eau (adoucisseur). L’ensemble est connecté, testé et prêt à fonctionner.
- Skid mobile avec roulettes
- Support sur pieds
- Support mobile avec roues axe inox pour générateur
- Support mobile avec roues axe inox pour générateur + adoucisseur

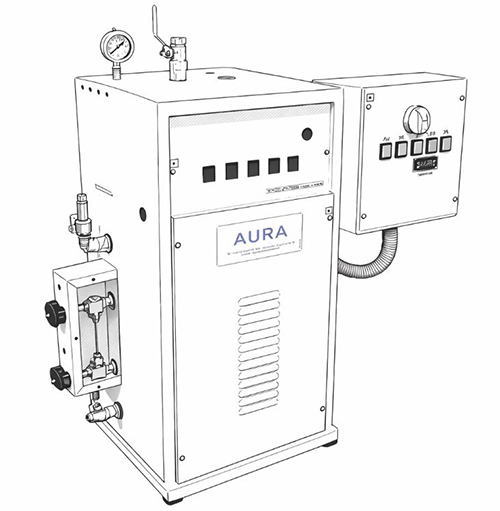

- Armoire électrique séparée (si température ambiante supérieure à 30°C ou besoin d’ajouter raccordements automates, prises d’infos pression température…)
- Pressostat manuel externe permettant un réglage rapide de la pression de sortie
- Sécurités supplémentaires : pression vapeur, température…
- Régulation de température, d’hygrométrie du besoin…
Technique
| Puissance | Débit en kg/h | Débit en grs/min |
| 3.3 Kw | 4.6 kg/h | 76 grs/min |
| 3.9 Kw | 5.5 kg/h | 92 grs/min |
| 4.8 Kw | 6.7 kg/h | 112 grs/min |
| 6 Kw | 8.4 kg/h | 140 grs/min |
- Vidange de la chaudière par vanne à boisseau (entretien aisé)
- Manomètre de pression
- Soupape de sécurité
- Voyants : « En chauffe », « remplissage d’eau », « marche ».
Raccordements:
Electrique : Tension triphasé 400 Volts +N ou 230 Volts mono
Eau : Pression d’eau réseau mini 2.8 bars ou alimentation sur réservoir externe.
Conforme aux normes CE
Dimensions avec support /pied (Largeurs x Profondeur x Hauteur) : 55 x 40 x 117 cm
Poids : 40 kgs
Photos
-

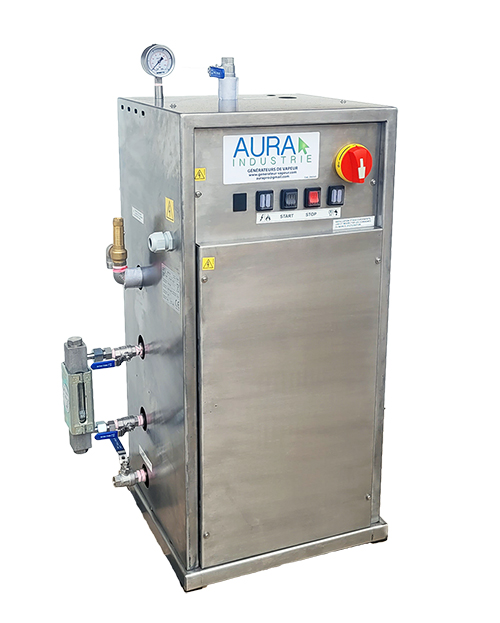

- Générateur de vapeur Ma6 face avant
-

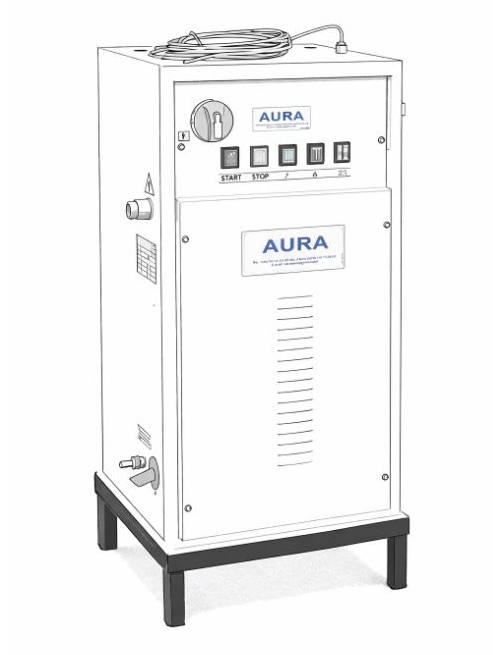

- Générateur de vapeur MA6 avec support / pied (option)
-

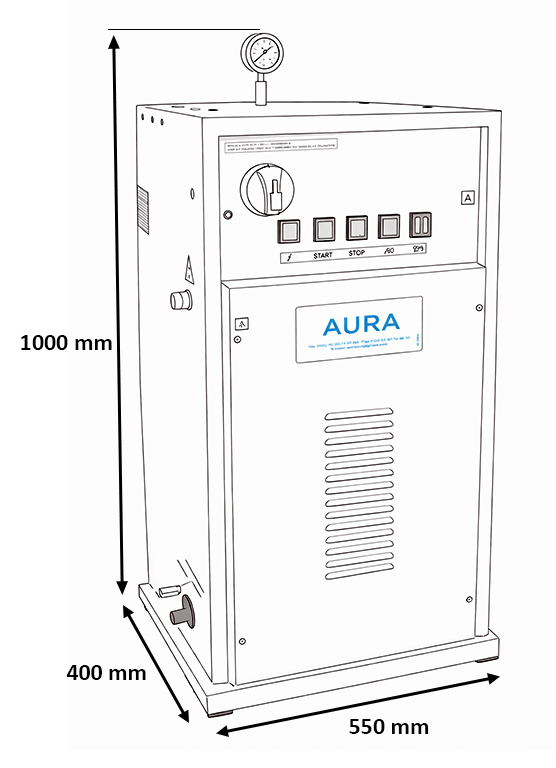

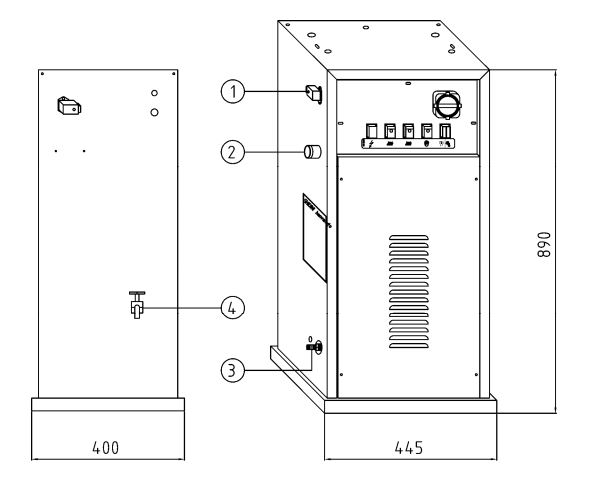

- Dimensions MA6
-
- Support générateur vapeur mobile
-

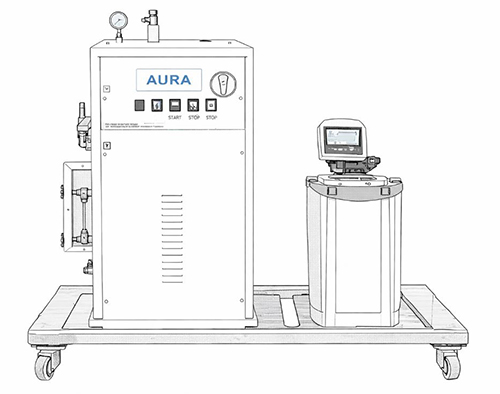

- Support INOX mobile pour générateur + adoucisseur ou bâche à eau
